上一章我们介绍了坐标系，了解了如何把经过比例尺映射后的位置属性，转换成可以绘制到画布上的点。那么接下来我们就来看看如何把转换之后的数据真正地画到画布上。

和前面一样，我们首先会从几何图形的相关理论讲起，然后在 Sparrow 中实现相关的部分。那么接下来废话不多说，就让我们开始吧。

# 几何图形理论

几何图形理论主要会介绍两个部分：几何图形（Geometry）和通道（Channel）。了解它们会对我们在选择视觉编码的时候会有帮助，就算再复杂的视觉编码也能被拆分成这两个部分去分析。

在可视化中，几何图形是根据数据集中的实体（Item）或者链接（Link）去绘制的图形元素，它还有一个同义词是标志（Mark）。通道又或者说视觉通道是用来控制几何图形的外观的。

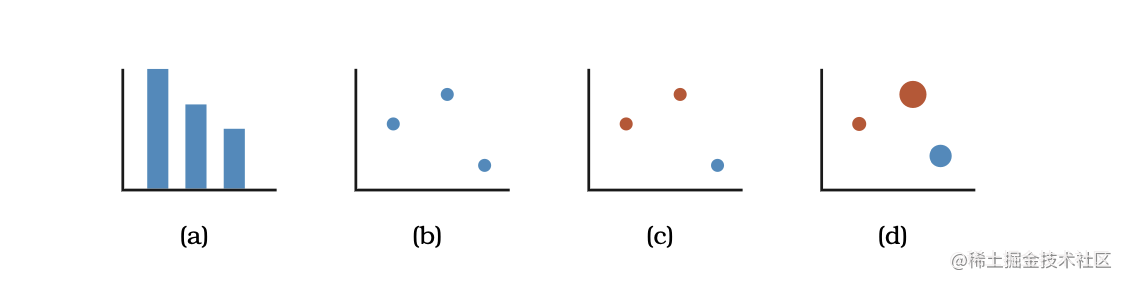

下面是《Visualization Analysis & Design》中的一个例子。(a)条形图中用条这个几何图形来编码两个属性，其中分类属性用条的水平位置通道编码，数值属性用条的竖直位置通道来编码。(b)散点图中用点这个几何图形来编码两个数值属性，它们分别用点的水平和竖直位置通道来编码。©用颜色通道来编码一个额外的分类属性。（d）用大小通道来编码一个额外的数值属性。

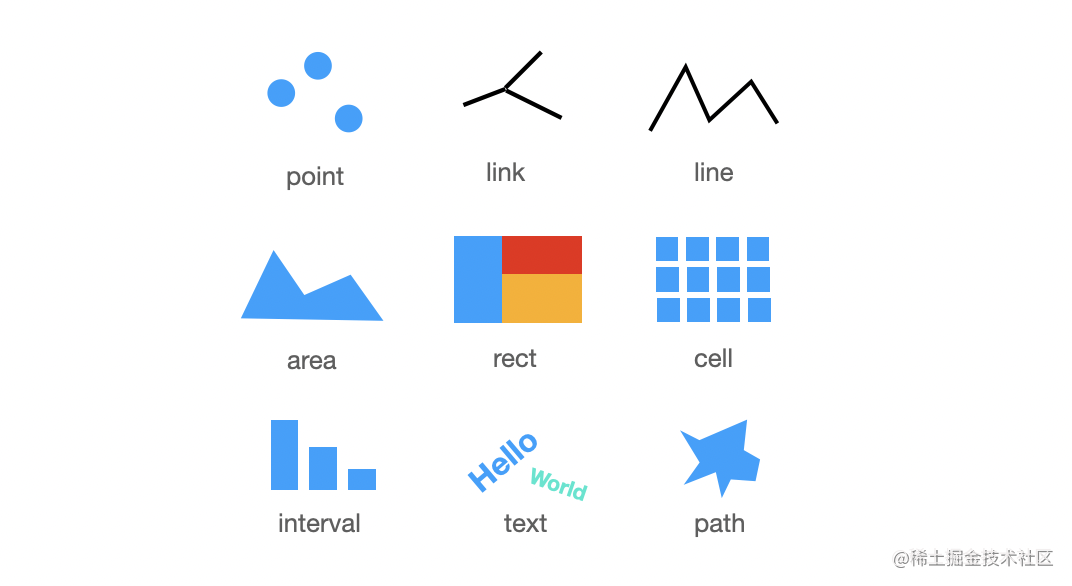

不同的几何图形拥有不同的通道和外观，接下来我们会实现以下的几何图形。每个几何图形的特征和可以绘制的图表我们会在实现过程中介绍。

下图中展示了一些常见的视觉通道，它们主要分为两类。数值通道（Magnitude Channel）会我们提供和有多少相关的信息，主要用来编码数值属性，比如下图中的位置（Position)、大小（Size）和倾斜角度（Tilt）都是数值属性；特征通道（Identity Channel)给我们提供是什么、在哪里相关的信息，主要用来编码分类属性，比如下图中的形状（Shape）和颜色（Color）。

在设计可视化的时候的一个难点就是：面对手中的数据，选择什么几何图形的什么通道去编码数据的属性，可以让可视化结果能更加高效地传递信息？这部分的内容我们会在后面的分析篇中涉及，接下来的主要内容是实现几何图形。

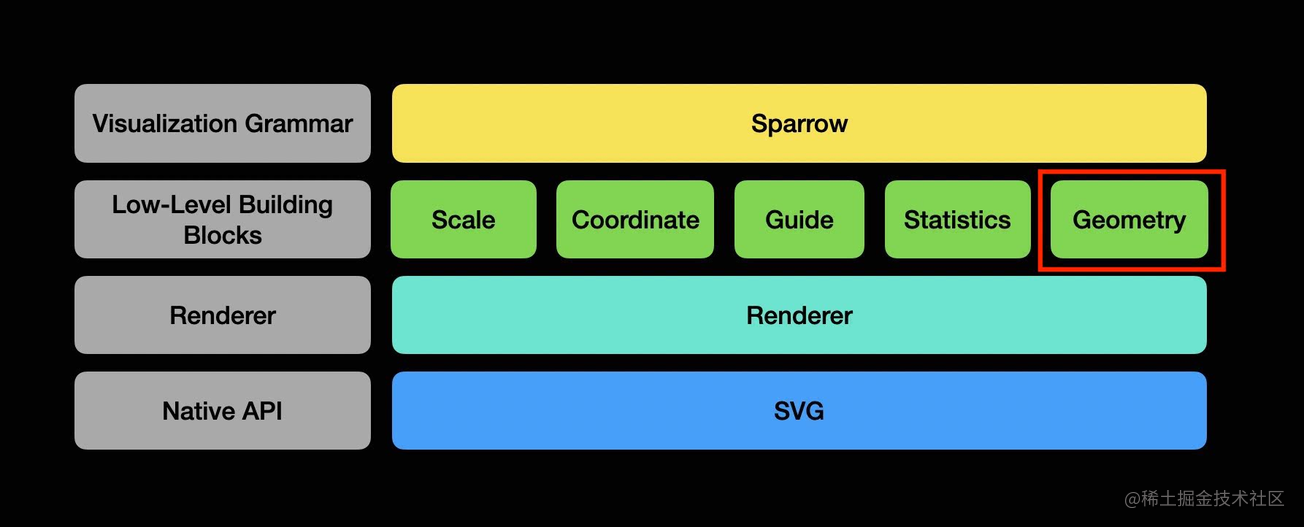

在代码中的几何图形和比例尺、坐标一样，都是一个函数，它会将处理好的数据转化成屏幕上的像素点，因为我们的渲染器是基于 SVG 的，所以其实是转换成对应的 SVG 元素。

需要注意的是：几何图形渲染的数据不是一个数组，而是一个对象。这个对象的每一个 key 都是该几何图形的一个通道，对应的 value 是一个数组，数组的每一个元素是数据和该通道绑定的属性的值。具体可以参考以下的例子。

const data = [
  { x: 0.2, y: 0.3, color: 'red' },
  { x: 0.4, y: 0.8, color: 'yellow' },
  { x: 0.1, y: 0.6, color: 'blue' },
]

const values = {
  x: [0.2, 0.4, 0.1],
  y: [0.3, 0.8, 0.6],
  color: ['red', 'yellow', 'blue']
}

所有的几何图形都有如下的函数签名，同时也支持返回该几何图形拥有的通道。这些通道一方面可以对我们渲染的数据进行校验，另一方面可以在后面的开发中使用。

/**
 * @param {Renderer} renderer 渲染引擎
 * @param {number []} I 索引数组
 * @param {[key:string] Scale} scales 每个通道用到的 scale
 * @param {[key:string]: number[]} values 每个通道需要渲染的值
 * @param {[key: string]: string} directStyles 图形的和通道无关的样式
 * @param {Coordinate} coordinate 使用的坐标系
 * @returns 渲染的 SVG 元素
 */
function geometry(renderer, I, scales, values, directStyles, coordinate) {}

geometry.channels = () => ({
